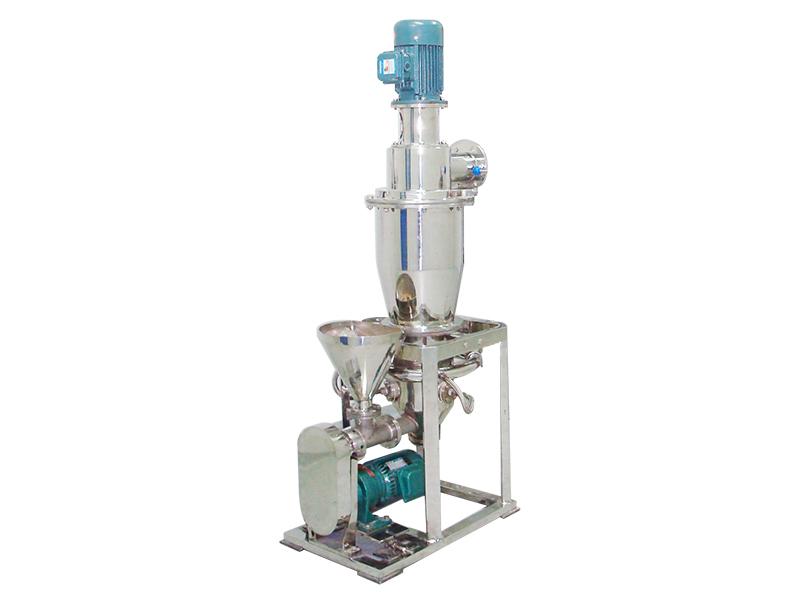

Струйная мельница с псевдоожиженным слоем

Особенности – Струйная мельница с псевдоожижженным слоем LHL:
1. LHL серия струйной мельницы подходит для тончайшего измельчения при низкой температуре плавления и термочувствительных материалов, но также подходит для летучих веществ.
2. Готовая продукция с размером от 3 до 180um.
3. Струйная мельница с псевдоожижженным слоем с производительностью от 5 до 3,000kg/h.
Технические параметры - Струйная мельница с псевдоожижженным слоем LHL:

мОДЕЛЬ	LHL-3	LHL-6	LHL-10	LHL-20	LHL-40	LHL-60	LHL-120
Начальная крупность (отверстие)	≤　20	≤　20	≤　20	≤　20	≤　20	≤　20	≤　20
Диспесперсность(d97=um)	2-150	2-150	2-150	2-150	2-150	2-150	2-150
Объем (kg/h)	15~100	40~250	90~500	200~1100	500~2500	750~4000	1500~8000
Расход воздуха(m3/min)	3	6	10	20	40	60	120
Давление воздуха(MPa)	≥0.8	≥0.8	≥0.8	≥0.8	≥0.8	≥0.8	≥0.8
Мощность (kw)	27.5	53	75	159	300	440	830

Последовательность процесса - Струйная мельница с псевдоожижженным слоем LHL:

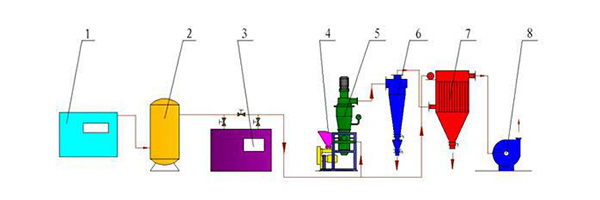

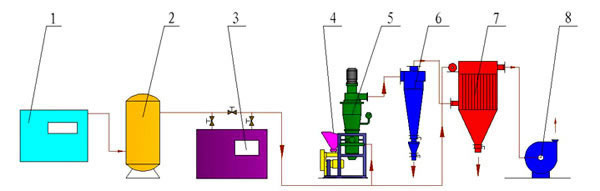

Таблица производственного процесса I

1Воздушный компрессор 2. Воздушный резервуар 3.Машина сублимационной сушки 4. Система подачи

5.Основная машина струйного измельчения 6. Вихревой коллектор 7. Импульсный пылесборник 8.Вытяжной вентилятор

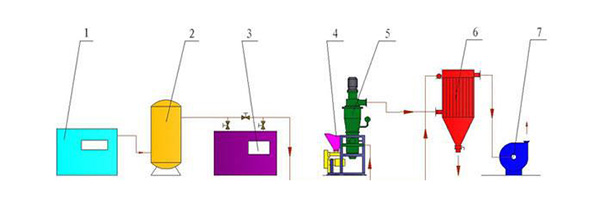

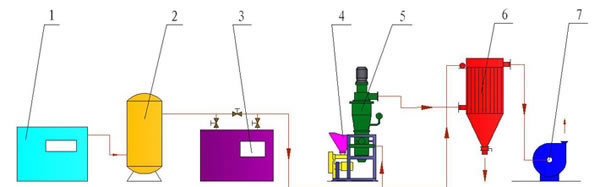

Производственный процесс II

1. Воздушный компрессор 2. Воздушный резервуар 3. Машина сублимационной сушки 4. Система подачи

5. Основная машина струйного измельчения 6. Вихревой коллектор 7. Вытяжной вентилятор

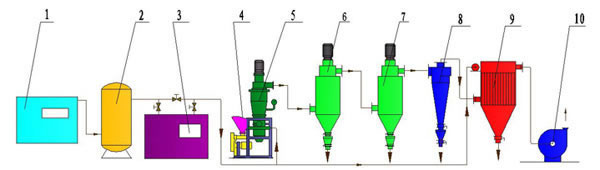

Блок-схема III

1. Воздушный компрессор 2. Воздушный резервуар 3. Машина сублимационной сушки 4. Система подачи 5. Основная машина струйного измельчения

6. Классификатор I 7. КлассификаторII 8. Вихревой коллектор 9. Пылеуловитель 10.Вытяжной вентилятор

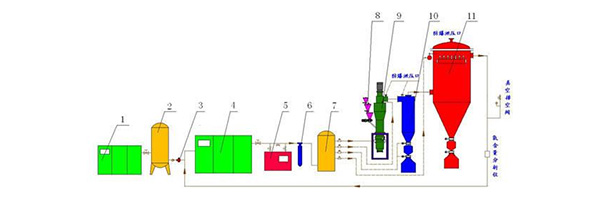

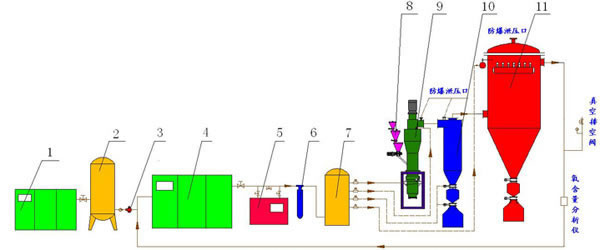

Схема предупреждения взрывоопасности

1. Генератор азота 2. Воздушный резервуар 3. Электромагнитный клапан (содержит распределитель) 4.Азотный компрессор

5. Машина сублимационной сушки 6. Установка для обезжиривания 7.Гудронатор с принудительной подачей 8. Закрытая система подачи

9.Мельница и классификатор 10. Вихревой коллектор 11. Пылоуловитель

>> Примеры применения
